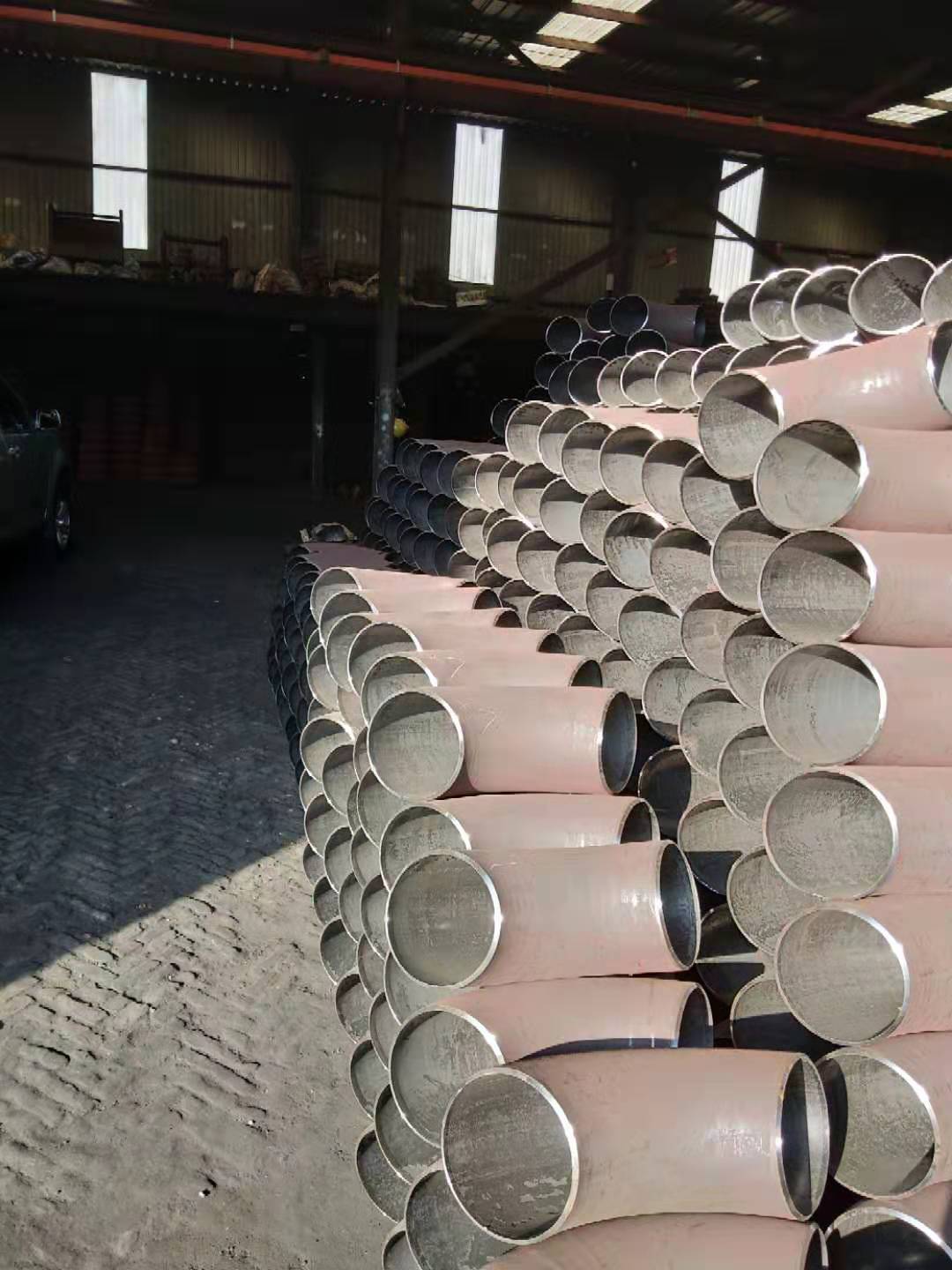

180°弯头

180°弯头

秒速时时彩180度弯头常用于管道的弯曲部位,用以改变管道的走向。常用的有45°弯头和90°弯头。 联系电话:18981839011 何经理

产品介绍

      180度弯头常用于管道的弯曲部位,用以改变管道的走向。常用的有45°弯头和90°弯头。弯曲半径约为管子外径1.0倍的称为短半径弯头;约为管子外径1.5倍的称为长半径弯头。
    在管道系统布置时,一般宜选用长半径弯头连接,短半径弯头通常用在管系安装位置较紧凑的场合或者为了降低成本。采用短半径弯头时,其最高工作压力一般不宜超过相同规格长半径弯头的0.8倍。
    弯头通常用于低压(设计压力s2.0MPa)、水以及类似流体介质条件比较缓和的大尺寸管道上。当斜接弯头的单节变方向角大于45时,不宜用于有毒、可燃介质管道,或承受振动,压力脉动及由于温°变化产生交变载荷的管道上。
180度厚壁弯头展开的问题
板金展开图样一般都采用相贯线法放样,没有计算公式.制图软件绘制比较方便.

手工放样步骤:(以一节为例,其余方法相同)


1.180度弯头先按实际尺寸画出弯头侧面投影.包括接缝线.
2.180度弯头按线把每一个封闭线框图形分割成独立的图形.(可以裁剪,也可以单独再画.
3.180度取一个图样,(将中心线垂直的设置)画在另一张纸上,沿图样高度画两条上下平行的横线,并与中心线垂直,长度正好是图样直径的圆周长.(封闭的长方形)
4.180度将图样垂直方向作等分,并作好标记,然后将这些等分线垂直的画到刚才画的展开的长方形内,注意展开图上的点一定要对应投影图样上的点.
5.180度将图样上斜线沿水平方向作等分.并平行的拉到展开的图样上,并对应相应的点.把展开样上得到的交点圆滑连接,就是展开的曲线.等分作的越密,曲线越准.
6.180度放出咬口的量,和板厚处理
